LPG-Ladearm

LPG-Ladearm

Beschreibung

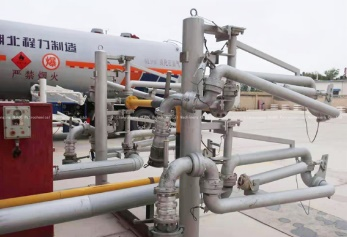

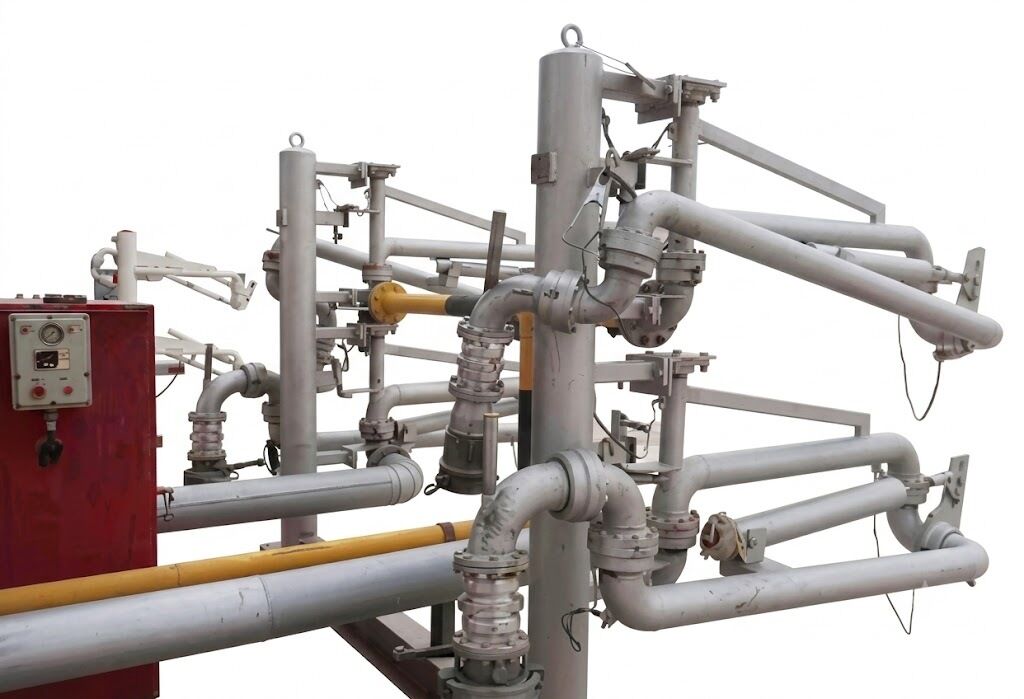

Der LPG-Bodenladenarm besteht aus einem Flüssigkeitsübertragungsarm und einem Dampfrücklaufarm, die so ausgelegt sind, dass

Die Doppelleitungskonfiguration ermöglicht gleichzeitige LPG-Ladung und -Ladung.

Flüssigkeitsübertragung und Dampferückgewinnung, die eine zuverlässige Leistung, eine verbesserte Sicherheit und einen geschlossenen Betrieb bieten.

Spezifikationen

Übertragungsmedium: Flüssiggas (LPG), Propan, Butan usw.
Nenndurchmesser: DN50DN80
Konstruktionsdruck: 0,5 MPa – 4,0 MPa
Konstruktionstemperatur: -40°C+100°C
Rohrleitungsmaterial: Kohlenstoffstahl/Edelstahl

Eigenschaften

· Konstruktion mit zwei Armen für den Umgang mit Flüssigkeiten und Dampf:
Die Doppelarmkonfiguration ermöglicht die gleichzeitige Übertragung der Flüssigkeits- und Dampfphase.

mit fünf drehbaren Gelenken ausgestattet, die eine ausgezeichnete Flexibilität bieten und es dem Ladearm ermöglichen, die Tanker zu erreichen

in jedem beliebigen Bereich des Betriebsbereichs positioniert.

· Notfallschutz:
Der Außenarm kann mit einer optional abtrennbaren Verbindung ausgestattet werden, um das Rohrsystem vor Schäden zu schützen

im Falle einer versehentlichen Abfahrt eines Tankers oder einer Notfahrt.

· Flexible Verbindungsmöglichkeiten:
Der Ladearm kann entweder durch Flanschverbindungen oder durch CAMLOCK-Kopplungen an die Tanker angeschlossen werden.

Die geeignete Anschlussmethode kann je nach Tankertyp und Kundenanforderungen ausgewählt werden.

Sicherstellung einer schnellen und sicheren Verbindung.

· Sicherung der Parkplatzposition:
Ein innerer Armverriegelungsmechanismus hält den Ladearm, wenn er nicht in Betrieb ist, fest in der Parkplatzposition.

· Glatte und ausgewogene Bewegung:
Das Federzylindergegengewicht kompensiert das Gewicht des Außenarmens und der Vorderteile.

Sicherstellung einer reibungslosen und mühelosen vertikalen Bewegung.

· Verbessertes statisches Schutzsystem:
Eine antistatische Vorrichtung löst statische Ladungen und Stromströme, die durch den Flüssigkeitsfluss durch die Rohre erzeugt werden, effektiv ab

System während der Lade- und Entladevorgänge, wodurch die Betriebssicherheit verbessert wird.
