Oberladearm mit Einzelarm

Oberste Ladearm mit Einarm

Beschreibung

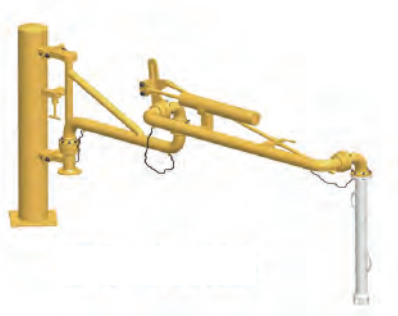

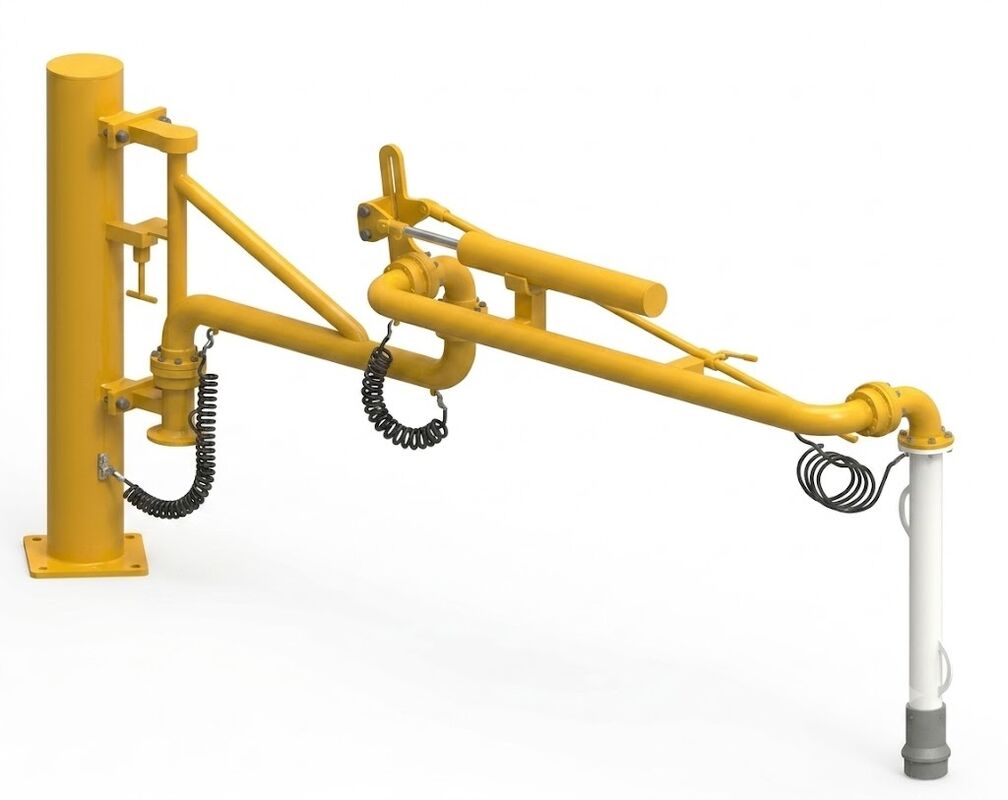

Der Einarm-Oberladearm ist speziell für den offenen Lade- und Entladebetrieb an Straßentankern und Eisenbahnwaggons ausgelegt.

Durch die Übertragung von Schüttflüssigkeiten durch das oberste Kanalloch des Tankers bietet es eine vielseitige, benutzerfreundliche und zuverlässige Lösung

für Flüssigkeitsbehandlungsanwendungen in der chemischen, petrolealen und industriellen Industrie.

Spezifikationen

Nennweite: DN40 ∆N250
Konstruktionsdruck: -0,06 MPa –2,5 MPa
Konstruktionstemperatur: -40°C+230°C
Rohrleitungsmaterial:Aluminium/aus Kohlenstoffstahl/Edelstahl/PTFE ausgekleidet
Rohrmaterial: Aluminiumlegierung oder andere Materialien

Eigenschaften

· Flexibler Drehkreuzbau:
Die Rohrleitung besteht aus vier drehbaren Gelenken, die eine hervorragende Flexibilität bieten und es dem Ladearm ermöglichen, die Tanker zu erreichen

überall innerhalb des vorgesehenen Betriebsbereichs positioniert.

· Option für Teleskop-Abfallrohr:
Für Anwendungen mit hochkarätigen Tankern empfiehlt sich ein teleskopisches Droppipe, um eine Bottom-Up-Füllung zu ermöglichen und die Turbulenzen zu reduzieren.

und Verbesserung der Ladeeffizienz.

· Verringerte Spritz- und Wellenwirkung:
Es kann ein Droppipe-Deflektor oder ein 45°-winkliger Rohrausgang installiert werden, um Flüssigkeitsspritzungen und -überschwemmungen zu minimieren und den Tanker zu schützen

Struktur und sicherstellen, dass die Befüllung reibungsloser abläuft.

· Sicheres Verriegeln der Arbeitsposition:
Ein Verriegelungsmechanismus für den Außenarm ist vorhanden, um den Ladearm während des Ladevorgangs sicher in der Betriebsposition zu halten.

· Sicherer Parkplatz:
Ein innerer Armverriegelungsmechanismus hält den Ladearm, wenn er nicht benutzt wird, sicher in der Parkposition fest.

· Ein reibungsloser und ausgewogener Betrieb:
Das Federzylindergegengewicht kompensiert das Gewicht des Außenarmens und der Vorderausrüstung und ermöglicht eine mühelose und

stabile vertikale Bewegung.

· Effiziente Ableitung:
Ein Vakuumbrecher ist integriert, um eine schnelle Entwässerung des Rohrsystems zu ermöglichen und Flüssigkeitsrückhalt nach dem Betrieb zu verhindern.

· Verbessertes statisches Schutzsystem:
Eine antistatische Erdungsvorrichtung ist eingebaut, um statische Ladungen und Stromströme, die durch den Flüssigkeitsfluss während der Belastung und

Entladungen, Verbesserung der Betriebssicherheit.

Zusätzliches Zubehör

· Statischer Erdungsalarm:
Vermittelt visuelle und akustische Warnungen, wenn der Tanker nicht ordnungsgemäß geerdet ist, und verhindert eine statische Anhäufung.

· Alarm für den Tankstand:
Aktiviert Alarm oder Signal, wenn der Flüssigkeitsgehalt die vorgegebene Grenze überschreitet.

· Unterwasserpumpe:
Wird verwendet, um Flüssigkeiten aus dem Tanker zu pumpen.

· Benutzerdefinierte Konfigurationen:
Zusätzliche Optionen sind auf Anfrage erhältlich.
