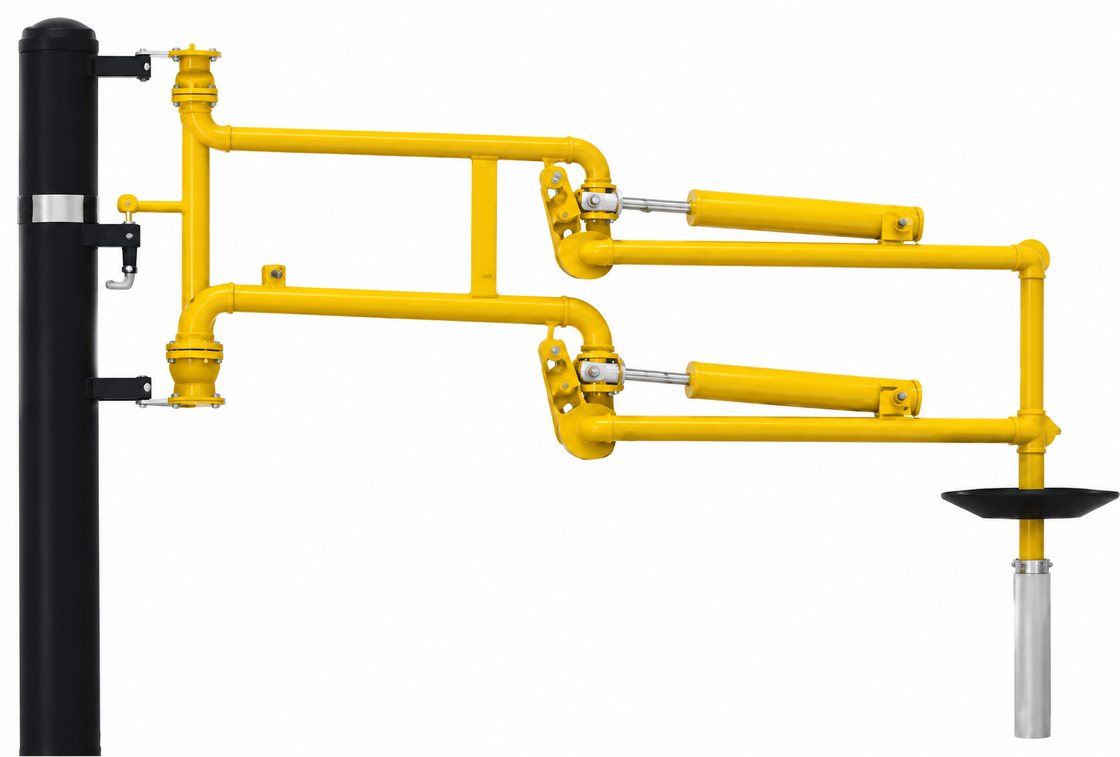

Obenladearm mit zwei Armen

Oberer Ladearm mit zwei Armen

Beschreibung

Dieses zweigliedrige Ladesystem, das für den geschlossenen Topladen und die Dampferückgewinnung ausgelegt ist, ermöglicht die

sichere Übertragung flüchtiger, gefährlicher und giftiger Flüssigkeiten von und zu Straßentankern und Eisenbahnwaggons unter Minimierung von Dampf

Emissionen und die Sicherheit der Bediener.

Spezifikationen

Nenndurchmesser: DN50DN200 (Flüssigphase), DN50DN100 (Gasphase)
Konstruktionsdruck: -0,06 MPa –2,5 MPa
Konstruktionstemperatur: -40°C+230°C
Rohrleitungsmaterial: Kohlenstoffstahl/Edelstahl/PTFE-ausgekleidet
Rohrmaterial: Aluminiumlegierung oder andere Materialien

Eigenschaften

· Flexible Dreh- und Drehschraubkonfiguration:
Die Rohrleitung ist mit vier drehbaren Gelenken ausgestattet, die eine hervorragende Flexibilität bieten und die Belastung

Arm, um Tankschiffe zu erreichen, die überall innerhalb des Betriebsbereichs positioniert sind.

· Sicherung der Parkplatzposition:
Ein innenliegender Armverriegelungsmechanismus hält den Ladearm, wenn er nicht in Betrieb ist, fest in der vorgesehenen Parkplatzposition.

· Glatte und ausgewogene Bewegung:
Das Federzylindergegengewicht kompensiert das Gewicht des Außenarmens und der Vorderteile.

Sicherstellung einer reibungslosen, mühelosen vertikalen Bewegung.

· Effiziente Ableitung der Leitungen:
Ein Vakuumbrecher ist integriert, um eine schnelle Entwässerung des Rohrsystems zu ermöglichen und Flüssigkeitsrückhalt nach dem Beladen zu verhindern.

· Verbessertes statisches Schutzsystem:
Eine antistatische Vorrichtung löst statische Ladungen und Stromströme, die durch den Flüssigkeitsfluss durch das Rohrsystem erzeugt werden, wirksam ab

während der Lade- und Entladevorgänge die Betriebssicherheit zu verbessern.
