Untenladearm mit Doppelarmen

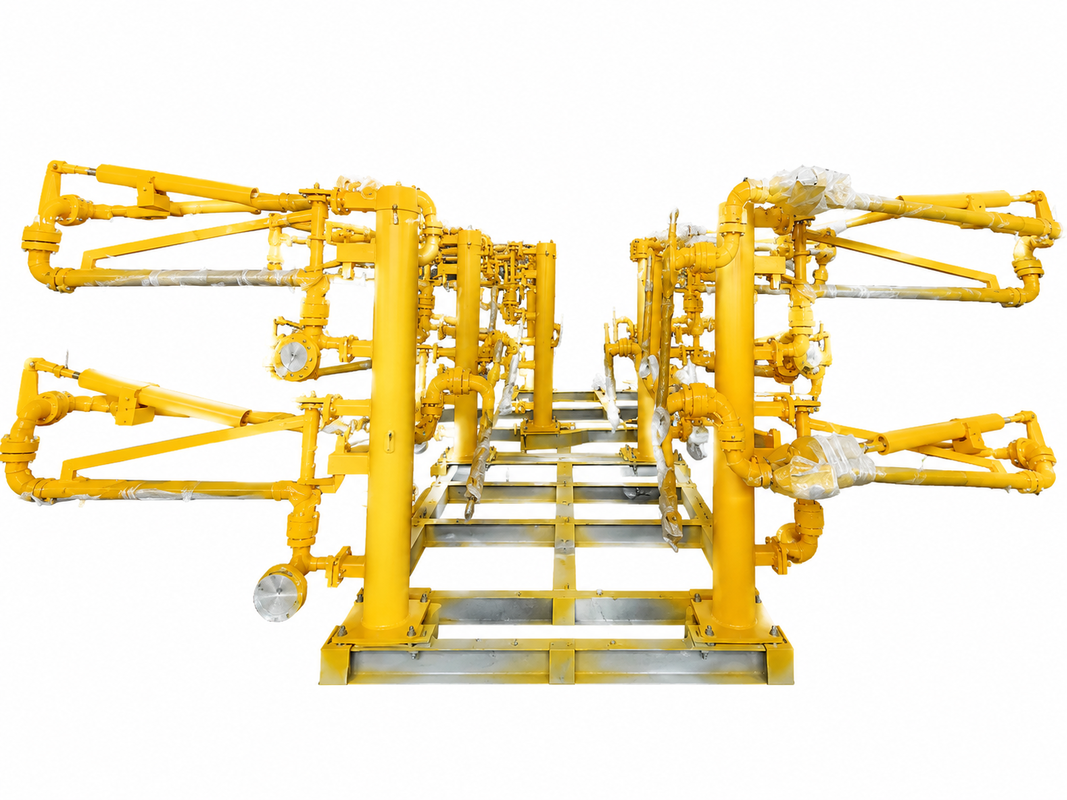

Doppelarm-Bodenbefüllarm

Beschreibung

Der Doppelarm-Bodenbefüllarm bietet eine sichere und zuverlässige Lösung für den geschlossenen Transfer von Flüssiggas (LPG), Ammoniak und anderen verflüssigten Gasen bei Bodenbefüll- und Entladevorgängen. Er wurde für Straßen- und Eisenbahntankwagen entwickelt und gewährleistet sichere Verbindungen, effizienten Flüssigkeitstransfer und verbesserten Schutz für Bediener und Umwelt.

Spezifikationen

Nenndurchmesser: DN50 bis DN150 (Flüssigphase), DN50 bis DN100 (Gasphase)

Auslegungsdruck: 1,0 MPa bis 2,5 MPa

Auslegungstemperatur: -40 °C bis +230 °C
Rohrmaterial: Kohlenstoffstahl/Edelstahl/PTFE-ausgekleidet
Merkmale
·

Doppelarm-Konstruktion für Flüssigkeits- und Dampftransfer:

 ·
Not-Trennschutz:

Der äußere Arm kann mit einer optionalen Trennkupplung ausgestattet werden, um die Befüllleitung im Falle einer versehentlichen Abfahrt des Tankwagens oder einer Notfall-Abkopplung vor Beschädigungen zu schützen.

·

 Der Befüllarm kann über Flanschverbindung oder CAMLOCK-Kupplung mit Tankwagen verbunden werden. Die geeignete Verbindungsmethode kann je nach Tankwagentyp und Kundenanforderungen ausgewählt werden, um eine schnelle und sichere Verbindung zu gewährleisten.
·

Sichere Verriegelung der Parkposition:

 ·
Sanfter und ausgewogener Betrieb:

Das Federzylinder-Gegengewichtssystem gleicht das Gewicht des äußeren Arms und der Vorderkomponenten aus und sorgt für eine sanfte und mühelose vertikale Bewegung.

 Verbesserter statischer Schutz:
Eine Antistatikvorrichtung leitet statische Aufladungen und Streuströme, die durch den Flüssigkeitsfluss durch das Rohrsystem während des Befüll- und Entladevorgangs entstehen, effektiv ab und verbessert die Betriebssicherheit.
