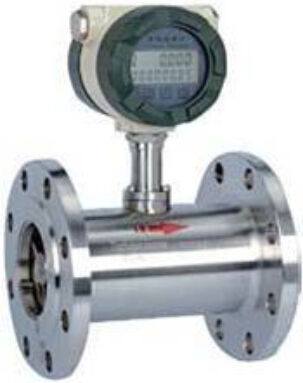

Durchmesser 4 bis 200 mm Turbinenstrommesser zur genauen Wassermessung

Nominaldurchmesser ((mm)

Anschlussmethode

4,6,10,15,20,25,32,40 (Verbindung der Lauffläche)

15,20,25,32,40 (Verbindung von Profil und Flansche)

50,65,80,100,125,150,200 (Flanzverbindung)

Genauigkeitsklasse

Regelmäßige Genauigkeit ± 1% R, ± 0,5% R,

Höchste Genauigkeit ±0,2% R

Messbereich

1:10,1:15,1:20

Werkzeugmaterial

304 rostfreier Stahl; 316L rostfreier Stahl; usw.

Durchschnittliche Temperatur ((°C)

-20 °C bis +120 °C

Umweltbedingungen

Temperatur: -10 °C + 55 °C

Relative Luftfeuchtigkeit: 5%~90%

Atmosphärischer Druck: 86~106 Kpa

Ausgang des Signals

Sensor: Signal der Pulsfrequenz,

niedriges Niveau≤0,8V

hohe Leistung ≥ 8V.

Sender: Stromsignal

4·20mA Gleichstrom

zwei Drähte

Versorgungsleistung

Sensor: +12V Gleichspannung, +24V Gleichspannung (optional)

Übertrager: +24 V Gleichstrom

Szenenbildschirm-Meter: 3,2 V Lithiumzelle

Signalübertragungsleitung

STVPV 3 × 0,3 (drei Drähte), 2 × 0,3 (zwei Drähte)

Übertragungsdistanz

≤ 1000 m

Schnittstelle der Signalleitung

Innerer Faden M20 × 1.5

Explosionssichere Klasse

Ausführlich

Schutzklasse

IP65

Nennwert

Durchmesser

(mm)

RRegelmäßige Durchflussrate (m)³/h)

Exerweiterter Durchfluss

(m³/h)

RRegelmäßiger Toleranzdruck (Mpa)

Spezielle Toleranzdruck (Mpa)

(Flächenverbindung)

DN4

0.04'0.25

0.04'0.4

6.3

12, 16, 25

DN6

0.1 ¢0.6

0.06'0.6

6.3

12, 16, 25

DN10

0.2 ¢1.2

0.15 ¢1.5

6.3

12, 16, 25

DN15

0.6·6

0.4·8

6.3, 2.5 (Flanke)

4.0, 6.3, 12, 16, 25

DN20

0.8·8

0.45 ¢9

6.3, 2.5 (Flanke)

4.0, 6.3, 12, 16, 25

DN25

1 ¢ 10

0.5 ¢10

6.3, 2.5 (Flanke)

4.0, 6.3, 12, 16, 25

DN32

1.5 ¢15

0.8 ¢15

6.3, 2.5 (Flanke)

4.0, 6.3, 12, 16, 25

DN40

2 ¢ 20

1 ¢ 20

6.3, 2.5 (Flanke)

4.0, 6.3, 12, 16, 25

DN50

4 ¢ 40

2 ¢ 40

2.5

4.0, 6.3, 12, 16, 25

DN65

7 ¢ 70

4 ¢ 70

2.5

4.0, 6.3, 12, 16, 25

DN80

10 ¢ 100

5 ¢ 100

2.5

4.0, 6.3, 12, 16, 25

DN100

20 ¢ 200

10 ¢ 200

2.5

4.0, 6.3, 12, 16, 25

DN125

25 ¢ 250

13 ¢ 250

1.6

2.5, 4.0, 6.3, 12, 16

DN 150

30 ¢ 300

15 ¢ 300

1.6

2.5, 4.0, 6.3, 12, 16

DN200

80 - 800

40 ¢ 800

1.6

2.5, 4.0, 6.3, 12, 16
