Produktdetails
Markenname: COWELL
Model Number: FLR Series
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Verpackung Informationen: Hartkarton
Lieferzeit: 3-10 Arbeitstage
Zahlungsbedingungen: T/T
Stromversorgung: |
24V oder 220VAC |
Durchmesser: |
15 mm bis 2000 mm |
Übermittlerertrag: |
4-20mA; Hülsenfrüchte; RS485 Modbus RTU; HIRSCH |
Pulsertemperatur: |
-40℃~220℃ |
Genauigkeit: |
+-1-2,5 % |
Stromversorgung: |
24V oder 220VAC |
Durchmesser: |
15 mm bis 2000 mm |
Übermittlerertrag: |
4-20mA; Hülsenfrüchte; RS485 Modbus RTU; HIRSCH |
Pulsertemperatur: |
-40℃~220℃ |
Genauigkeit: |
+-1-2,5 % |

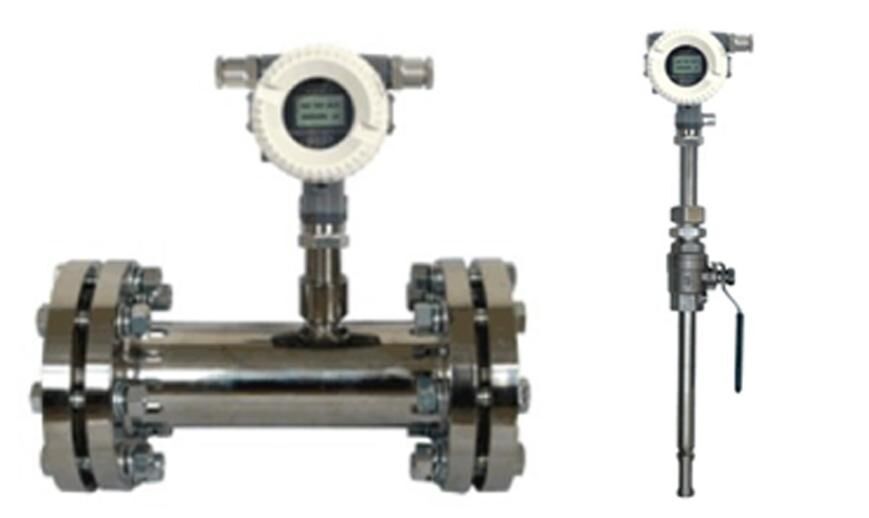

Durchflussmesser für die thermische Gasmasse der FLR-Serie
Beschreibung
Ein thermisches Gasmassendurchflussmesser basiert auf dem Prinzip der thermischen Diffusion und verwendet die Konstante-Temperaturdifferenz-Methode zur genauen Messung von Gasen.hohe Digitalisierung, einfache Installation und präzise Messung.
Der Sensorbereich besteht aus zwei Platin-Widerstandstemperatursensoren der Referenzstufe. Während des Betriebs misst ein Sensor kontinuierlich die mittlere Temperatur T1;Die andere ist selbst erhitzt auf eine Temperatur T2 höher als die mittlere Temperatur und dient zur Erfassung der Flüssigkeitsflussgeschwindigkeit, bekannt als Geschwindigkeitssensor.
Die Temperaturdifferenz ist ΔT = T2 T1, wobei T2 > T1. Wenn Flüssigkeit hindurch fließt, kollidieren Gasmoleküle mit dem Sensor und tragen Wärme von T2 weg, wodurch die Temperatur sinkt.Zur Aufrechterhaltung einer konstanten ΔT, muss der Versorgungsstrom zu T2 erhöht werden. Je schneller der Gasstrom fließt, desto mehr Wärme wird weggeführt.Das ist die Grundlage des Grundsatzes der konstanten Temperaturdifferenz..
Vorteile
Es handelt sich um einen echten Massendurchflussmesser, der keine Temperatur- oder Druckkompensation für die Gasdurchflussmessung erfordert und somit eine einfache und genaue Bedienung gewährleistet.Es kann einen Gasmassenfluss oder einen standardmäßigen volumetrischen Durchfluss liefern.
Es verfügt über ein breites Turndown-Verhältnis und kann Gasgeschwindigkeiten von bis zu 100 Nm/s bis zu 0,1 Nm/s messen.
Der Sensor enthält keine beweglichen Teile oder druckempfindlichen Komponenten, so dass die Messgenauigkeit nicht von Vibrationen beeinträchtigt wird.
Es ist einfach zu installieren und zu warten. Unter geeigneten Feldbedingungen können Installation und Wartung durchgeführt werden, ohne die Produktion einzustellen (spezielle Anpassung erforderlich).
Es hat ein vollständig digitales Design, das eine genaue Messung und eine einfache Wartung ermöglicht.
Mit RS-485 oder HART-Kommunikation unterstützt es die Fabrikautomation und Systemintegration.
Technische Spezifikation
|
Leistung |
Technischer Parameter |
|
|
Strukturmodus |
Einfügungsart |
Typ der Pipeline |
|
Mittelfristig |
Alle Arten von Gas (außerAcetylen) |
|
|
Durchflussbereich |
DN80 ~ 4000 mm |
DN15 ~ 2000 mm |
|
Geschwindigkeit |
0.1~100Nm/s |
|
|
Genauigkeit |
+-1 bis 2,5% |
|
|
Betriebstemperatur |
Sensor -40 ~ +220°C Umrechner -20 ~ +45°C |
|
|
Arbeitsdruck |
≤ 2.5Mpa |
≤ 4.0Mpa |
|
Stromversorgung |
Gleichstrom 24V oder 220VAC ≤ 18W |
|
|
Reaktionsgeschwindigkeit |
1S |
|
|
Ausgangssignal |
4 ~ 20mA, Impulse, RS-485, Hart Protol |
|
|
Alarm |
1-2-Route Relais normalerweise offener Kontakt,10A/220VAC;5A/30VDC |
|
|
Typ der Struktur |
Kompakt oder getrennt |
|
|
Rohrleitungsmaterial |
Kohlenstoffstahl, Edelstahl, Kunststoff |
|
|
Anzeigen von Inhalten |
Massendurchfluss, Volumendurchfluss im Standardzustand, kumulative Durchflussrate, Standardzeit, kumulative Betriebszeit, Durchflussrate usw. |
|
|
Schutzklasse |
IP65 |
|
Durchflussbereich
|
Rohrleitung Typ |
Durchmesser |
Druck |
Luftstrombereich |
Wasserstoffdurchflussbereich |
Anlage SizEmm |
|
DN15 |
1.6 |
0.65 ¢65 |
0.1 ¢10 |
200 |
|
|
DN25 |
1.6 |
1.75 ¢ 175 |
0.28·28 |
200 |
|
|
DN32 |
1.6 |
2.9 ¢ 290 |
0.45 ¥45 |
200 |
|
|
DN40 |
1.6 |
4.5 ¢ 450 |
0.7 ¢ 70 |
200 |
|
|
DN50 |
1.6 |
7 ¢ 700 |
1.1 ¥ 110 |
200 |
|
|
DN65 |
1.6 |
12 ¢1200 |
1.85185 |
260 |
|
|
DN80 |
1.6 |
18 ¢ 1800 |
2.8 ¢ 280 |
260 |
|
|
DN100 |
1.6 |
28 ¢ 2800 |
4.7 ¢470 |
260 |
|
|
DN125 |
1.6 |
44 ¢ 4400 |
7 ¢ 700 |
260 |
|
|
DN 150 |
1.6 |
63 ¥6300 |
9.4 ¢ 940 |
260 |
|
|
DN200 |
1.6 |
100 ¥10000 |
18.8 ¢1880 |
260 |
|
|
DN 250 |
1.6 |
170 ¢ 17000 |
28.2 ¢ 2820 |
300 |
|
|
DN300 |
1.6 |
250 ¢ 25000 |
40.6 ¢4060 |
300 |
|
Einfügungsart |
Durchmesser |
Druck |
Luftstrombereich |
Wasserstoffdurchflussbereich |
Größe der Anlagemm |
|
DN80 |
1.6 |
0.65 ¢65 |
0.1 ¢10 |
Rohrlochgröße 20 mm |
|
|
DN100 |
1.6 |
1.75 ¢ 175 |
0.28·28 |
||
|
DN125 |
1.6 |
2.9 ¢ 290 |
0.45 ¥45 |
||
|
DN 150 |
1.6 |
4.5 ¢ 450 |
0.7 ¢ 70 |
||
|
DN200 |
1.6 |
7 ¢ 700 |
1.1 ¥ 110 |
||
|
DN 250 |
1.6 |
12 ¢1200 |
1.85185 |
||
|
DN300 |
1.6 |
18 ¢ 1800 |
2.8 ¢ 280 |
||
|
DN300 |
1.6 |
28 ¢ 2800 |
4.7 ¢470 |
||
|
DN350 |
1.6 |
44 ¢ 4400 |
7 ¢ 700 |
||
|
DN300 |
1.6 |
63 ¥6300 |
9.4 ¢ 940 |
||
|
DN300 |
1.6 |
100 ¥10000 |
18.8 ¢1880 |
||
|
DN350 bis DN1000 |
1.6 |
Ich... |
Ich... |
